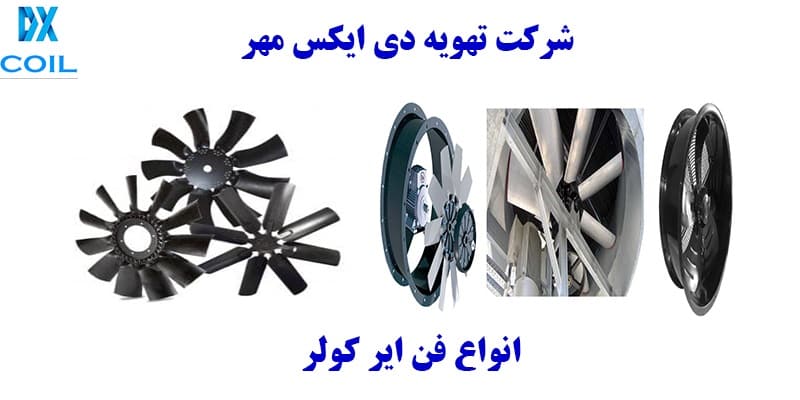

انواع فن ایر کولر
انواع فن ایر کولر (Air cooler fan) باید با مهندسی دقیقی طراحی گردند زیرا تمام راندمان خنک کاری انواع متفاوت تجهیزات ایر کولر وابسته به پروانه یا فن میباشد. امروزه در صنایع مختلف همانند پالایشگاههای نفت و گاز یا نیروگاههای برق از دستگاههایی به نام کولر هوایی برای متعادل سازی دمای محیط استفاده میگردد. عملکرد اینگونه سیستمها تنها توسط یک کویل مسی که نقش سطح مقطع را دارد و تعدادی فن صنعتی جهت ایجاد مکش القایی روی انواع ایر کولر صورت میپذیرد. مهمترین مرحله در ساخت کولرهای هوا خنک، محاسبات و طراحی درست میزان توان هوادهی همراه دور نامی فن محوری میباشد.
متریال سازنده انواع فن ایر کولر
پروانه محوری طی تیپهای مختلفی تولید میشود آنچه که حائز اهمیت است باید بهترین نوع متریال برای ساخت فن کولرهای هوایی استفاده گردد. چرا که انواع پروانه جزء قطعات اصلی تشکیل دهنده ایر کولر به شمار میآیند و اگر از جنس نامرغوب در تولید آنها استفاده شود حتما عملکرد کولر هوا خنک را مختلل کرده و از این طریق مانع ایجاد انتشار دمای استاندارد داخل محیط هدف میشوند. شرکت تهویه دی ایکس مهر تحت عنوان سازنده تخصصی پروانه آکسیال و فن محوری ایر کولر، از انواع متریال فایبرگلاس، پلی پروپیلن، پلی آمید، آلومینیوم با بهترین مهندسی روز جهت ساخت استفاده مینماید.
عملکرد انواع فن ایر کولر
عملکرد انواع پروانه محوری یا آکسیال داخل ایر کولر بگونهای است که موجب پایین آمدن دمای آب و خنک سازی فضای مورد نظر میشود. فن با کمک کویل مسی حرارتی روی کولر هوا خنک مکش القایی انجام میدهد. علاوه بر آن کاهش دمای درون تیوب باندل فقط توسط قطعات فن شکل میگیرد. برای اینکه پروانه به درستی عملکرد خود را انجام دهد محاسبه استاندارد مقدار توان هوا رسانی امری مهم محسوب میگردد. بنابراین عملکرد انواع فن محوری و آکسیال روی راندمان اصلی ایر کولر جهت خنک سازی سیال همچنین متعادل سازی دمای محل نصب دستگاه اثر بسزایی دارد.
محل نصب انواع فن ایر کولر بر اساس نحوه ایجاد جریان هوا
کولرهای هوایی بر اساس نوع جریان هوا، شامل انواع دمشی و مکشی میشوند. در هر دو مدل از طریق پروانهها عملیات ایجاد جریان هوا به منظور خنک سازی انجام میگردد. هنگامیکه پروانه وظیفه دمیدن هوا را عهده دار است معمولا زیر ایر کولر نصب میشود که نیازمند هوادهی و فشار بالایی میباشد. ولیکن چون در معرض هوای گرم شده خارجی قرار ندارد حرارت کمی را جذب میکند و احتیاجی نیست با متریال خاصی تولید گردد. اما انواع فن مکنده باید از پرههایی ساخته شوند که در دماهای زیاد مقاوم هستند. مدل مکنده فشار کمتر همینطور مصرف برق به صرفه تری دارد ولیکن قیمت خرید آن بیشتر می باشد.
مشخصات انواع فن ایر کولر
- انواع فن محوری فایبرگلاس ایر کولر : متریال فایبرگلاس یا کامپوزیتی برای محیطهای رطوبتی با دمای بالا بسیار مناسب است زیرا جزء مواد مقاوم محسوب میشود. علاوه بر آن جنس فایبرگلاس وزن سبکی داشته فلذا سبب تقویت عملکرد انتقال قدرت از الکتروموتور به انواع فن محوری میگردد که این امر بالا رفتن طول عمر مفید موتور را به ارمغان میآورد. هنگام طراحی انواع پروانه ایر کولر تیپ فایبرگلاس باید توجه داشت که هر چقدر مقدار وزن فن بیشتر باشد همان اندازه توان الکتروموتور نیز نیاز است افزایش پیدا کند. هر چند این امر قیمت کولر هوایی را بالا میبرد ولیکن موجب عملکرد بهتر آن خواهد شد.
فن محوری فایبرگلاس با سطح مقطع ایرفویل همراه 4 تا 6 تیغه (برای شرایط خاص امکان تولید با 12 بلید وجود دارد) در شرکت dx مهر طراحی و ساخته میشود. توجه گردد طراحی تیغه انواع فن با متریال فایبرگلاس باید از توان هوادهی زیادی برخوردار باشد. این نوع پروانه صدای کمتری نسبت به مدلهای دیگر داراست. همچنین در دورهای مختلف 400 الی 1500 RPM قابلیت حرکت خواهد داشت. - انواع پروانه آلومینیوم کولر هوایی : جنس آلومینیومی نیز همانند نوع فایبرگلاس سطح مقطع ایرفویل دارد. جزء فلزات مقاوم، سبک، قیمت مناسب به شمار میآید فلذا برای صنایع صنعتی مختلف قابل استفاده است. همچنین بعلت داشتن بالانس استاتیکی دینامیکی استاندارد فشار بالایی را روی موتور وارد نمیکند. فنهای آلومینیومی گروه کارخانجات دی ایکس قابلیت اسید شویی داشته فلذا در مکانهایی با رطوبت بالا دوام دارند.
- انواع فن ایر کولر تیپ پلی آمید : پروانه پلی آمید یا مولتی وینگ دارای انواع متفاوتی است اما فقط برخی از مدلهای آن قابلیت نصب در کولر هوا خنک را دارند. توجه گردد چنانچه محاسبات RPM بنحو درست صورت نگیرد قطعا سبب خرابی پروانه محوری مولتی وینگ میشود و عملکرد ایر کولر را مختل میکند. مهندسان کمپانی مهر انواع فن پلی آمید را با متریال PP طراحی کرده فلذا این مدل تحمل دمایی بالایی داراست یعنی در دماهای 90 درجه سانتی گراد دفرمه نخواهد شد. علاوه بر آن تولید فن همراه هاب جداگانه از تیغه با متریال آلومینیوم جهت تحمل فشار نیروی گشتاور می باشد.
سرویس دوره ای انواع فن ایر کولر
نیاز است بطور دوره ای انواع فن ایر کولر محوری یا آکسیال فایبرگلاس، آلومینیومی، پلی آمید سرویس شوند تا در صورت خرابی تعویض گردند. اگر در محل نصب کولر هوایی گرد و غبار زیاد یا محیط اسیدی قلیایی باشد. طی گذر زمان لبه تیغهها خوردگی پیدا میکند که سبب آسیب دیدن فن میشود. بازدید و سرویس دورهای فنها از بروز این حادثه جلوگیری کرده و خسارت ایجاد نمیکند در نتیجه پروانه ایر کولر دیرتر میتواند تعویض شود.
میزان هوادهی و افت فشار انواع فن ایر کولر
پروانه محوری ایر فویل فایبرگلاس تا 180 پاسکال فشار را تامین میکند فلذا برای انواع پروژههای صنعتی از این نوع فن درون ایرکولر استفاده میگردد. میزان هوادهی پروانه محوری به قطر، تعداد پره، زاویه حمله، توان موتور وابسته است. این پارامتر هنگام طراحی و ساخت قطعه بسیار اهمیت دارد. جهت استعلام قیمت خرید پروانه یا دیگر قطعات سازنده کولر هوایی، کسب اطلاعات بیشتر، درخواست صدور پیش فاکتور میتوانید با بخش مدیریت فروش کارخانه تماس حاصل نمایید. کلیه قطعات تولید شده توسط شرکت دی ایکس مهر از 12 ماه ضمانت نامه کتبی و کیفیت بالا برخوردار هستند. مهندسان ما همیشه سعی بر طراحی قطعات طبق استانداردهای روز دارند فلذا همین عامل موجب طول عمر بالای قطعات و تجهیزات حرارتی برودتی این کارخانه میباشد.
